スライドベース

  • エアコン室外機
  • 機材設置用架台ブロック
  • 空調機材
  • ボルト引抜強度を確保し、規格品ボルト・ナットの使用
  • 配管用縦バンド等にも対応
  • NSLB
  • 2段式アルミレールを採用

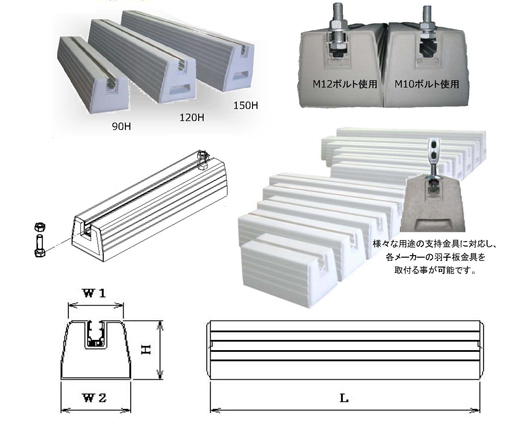

種類・図面

寸法表

スライドブロック
呼び名 W 1 W 2 H L 重量s
NSLB-90-200 80 100 90 200 3.8
NSLB-90-300 80 100 90 300 5.6
NSLB-90-350 80 100 90 350 6.6
NSLB-90-400 80 100 90 400 7.5
NSLB-90-500 80 100 90 500 9.4
NSLB-90-600 80 100 90 600 11.3
NSLB-90-750 80 100 90 750 14.1
スライドブロック
呼び名 W 1 W 2 H L 重量s
NSLB-120-500 90 120 120 500 14.1
NSLB-120-600 90 120 120 600 16.9
NSLB-120-750 90 120 120 750 21.2
NSLB-120-900 90 120 120 900 25.4
NSLB-120-1000 90 120 120 1000 28.2
スライドブロック
呼び名 W 1 W 2 H L 重量s
NSLB-150-500 90 120 150 500 18.8
NSLB-150-600 90 120 150 600 22.6
NSLB-150-750 90 120 150 750 28.2
NSLB-150-900 90 120 150 900 33.8
NSLB-150-1000 90 120 150 1000 37.6

使用例
